Что такое подшипник равного сечения и тонкостенный?

Подшипники с Равномерной Тонкой Стенкой: Компактные и Высокоточные Решения

I. Описание Продукта

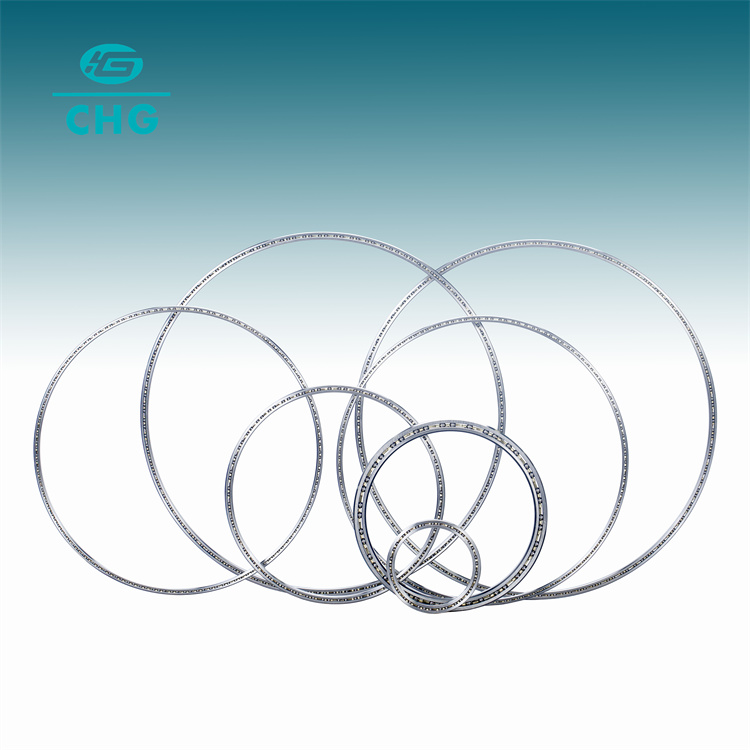

Подшипники с равномерной тонкой стенкой (тонкостенные подшипники постоянного сечения) — это подшипники специальной конструкции, характеризующиеся равномерной толщиной внутреннего и наружного колец, а также малым отношением высоты сечения к его ширине (обычно ≤0,25). Их облегченная и компактная конструкция делает их идеальным выбором для требовательных применений. Основные типы включают:

• Тонкостенные радиальные шарикоподшипники: Воспринимают радиальные и осевые нагрузки.

• Тонкостенные радиально-упорные шарикоподшипники: Подходят для комбинированных нагрузок и применений, требующих высокой точности.

• Тонкостенные четырехточечные шарикоподшипники: Способны воспринимать двухсторонние осевые силы.

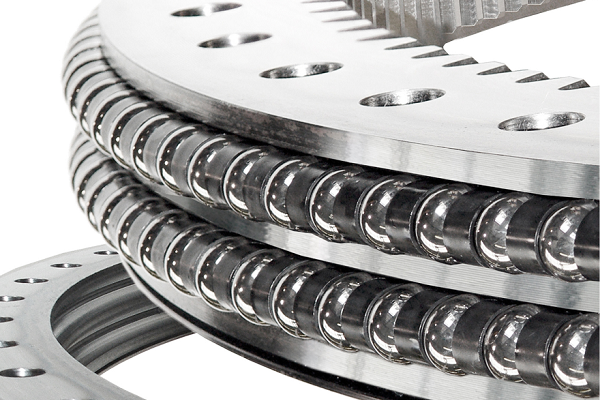

• Тонкостенные крестовые роликоподшипники: Обладают высокой жесткостью и предназначены для применений с высокими требованиями к точности вращения.

Материалы: Чаще всего используются высокоуглеродистая хромистая сталь (например, GCr15), нержавеющая сталь (например, G95Cr18) или керамика. Для повышения эксплуатационных характеристик могут применяться поверхностные обработки, такие как серебрение или фосфатирование.

II. Области Применения

• Промышленные роботы: Шарниры, поворотные узлы (экономия пространства, снижение веса).

• Авиакосмическая отрасль: Спутниковые антенны, гироскопы (требования к снижению веса).

• Медицинское оборудование: Аппараты КТ, хирургические роботы (высокая точность, низкое трение).

• Оборудование для полупроводниковой промышленности: Манипуляторы для переноса пластин (совместимость с чистыми помещениями).

• Коллаборативные роботы (коботы): Требуют высокой гибкости и компактности конструкции.

• Прецизионные приборы: Оптические платформы, измерительное оборудование.

III. Преимущества перед Традиционными Подшипниками

IV. Ключевые Факторы, Влияющие на Работоспособность

1. Материал и Термообработка:

• Чистота стали и процессы термообработки (например, закалка с последующим отпуском) влияют на усталостную долговечность.

• Для подшипников из нержавеющей стали важен баланс между коррозионной стойкостью и прочностью.



2. Точность Изготовления:

• Круглость дорожек качения (≤2 мкм) и шероховатость поверхности (Ra≤0,1 мкм) напрямую влияют на плавность хода.

3. Зазор и Преднатяг:

• Слишком большой преднатяг приводит к перегреву, слишком малый — к снижению жесткости (требуется динамическая регулировка в зависимости от нагрузки).

4. Условия Смазки:

• Тонкостенная конструкция обладает плохой теплоотдачей; необходимо выбирать низколетучие пластичные смазки (например, PFPE) или применять смазку масляным туманом.

5. Посадка при Монтаже:

• Посадка с чрезмерным натягом может привести к деформации колец (рекомендуется посадка с допуском H7/g6).

6. Характеристики Нагрузки:

• При ударных нагрузках необходимо использовать усиленные сепараторы (например, из фенольной смолы или цельнометаллические).

7. Факторы Окружающей Среды:

• В вакууме: Необходимо предотвращать испарение смазочного материала.

• В коррозионных средах: Требуется нанесение защитных покрытий (например, никелирование).

V. Рекомендации по Выбору Типа

• Высокие скорости вращения: Предпочтительны радиально-упорные шарикоподшипники в комбинации с воздушно-масляной смазкой.

• Тяжелые нагрузки / Низкие скорости: Крестовые роликоподшипники показывают лучшие результаты.

• Экстремальные условия эксплуатации: Оптимально сочетание керамических тел качения и нержавеющей стали (например, Si3N4 + G95Cr18).

Заключение:
Благодаря оптимизированной конструкции и прецизионному производству, подшипники с равномерной тонкой стенкой способны значительно повысить производительность систем в высокотехнологичных областях. Однако для этого требуется строгий контроль условий эксплуатации и технического обслуживания.
